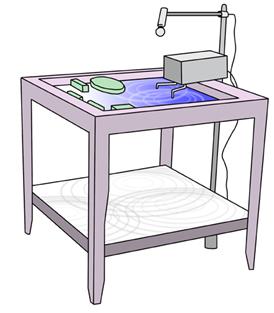

물결파 투영 장치는 물결파를 발생시키고 물결파가 깊이가 다른 곳을 지날 때 어떻게 굴절하는지 관찰할 수 있도록 만든 장치이다. 우선 물결파 투영 장치, 물, 유리판을 준비하여 물결파 투영 장치에 약 1㎝ 깊이로 물을 넣는다. 그리고 물속에 유리판을 물에 잠기도록 장치해서 깊이가 다르게 만든다. 물결파의 관찰을 돕도록 커튼을 쳐서 실험실을 어둡게 하고 물결파 투영 장치에 긴 막대를 달고 전구의 불을 켠 다음, 수면에 파동을 만든다. 물의 깊이가 얕은 곳은 깊은 곳보다 파장이 짧아서 파동 사이의 간격이 좁다. 물결파는 계속 전달되어 나아가기 때문에 투영장치 아래에 흰 종이를 놓고 물결파를 카메라로 찍는 것도 좋은 방법이다.
