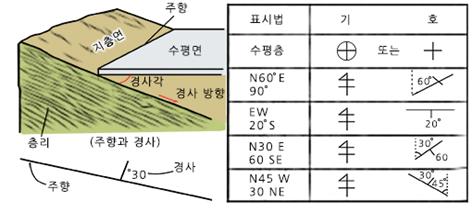

[요약] 노선 지질도는 지질을 조사 할 때 도로나 골짜기와 같은 노선을 따라 조사한 내용을 적어 넣은 지도를 말하며, 노선도, 루트맵, 조사노선도라고도 한다. 지질학자가 살피면서 지나간 길의 조사 결과를 기재한 것이다. 정해진 노선을 따라가면서 노두에 나타난 암석의 종류, 화성암·퇴적암·변성암 등의 상호관계, 지층이 달리는 방향인 주향과 경사, 단층과 절리 등을 지형도 위에 일정한 기호로 표시한다. 암석은 서로 다른 종류를 구분하기 위하여 색연필로 칠하거나 다른 문양으로 기입한다. 여러 방향의 노선을 정하여 조산한 뒤 모든 노선 지질도를 만들면 조사 지역의 암석이나 광물의 종류, 조직 및 구조적 특징을 한꺼번에 알 수 있다. 이런 노선 지질도를 모아 지질도를 작성하고 지질단면도, 주상단면도 순서로 만든다.
