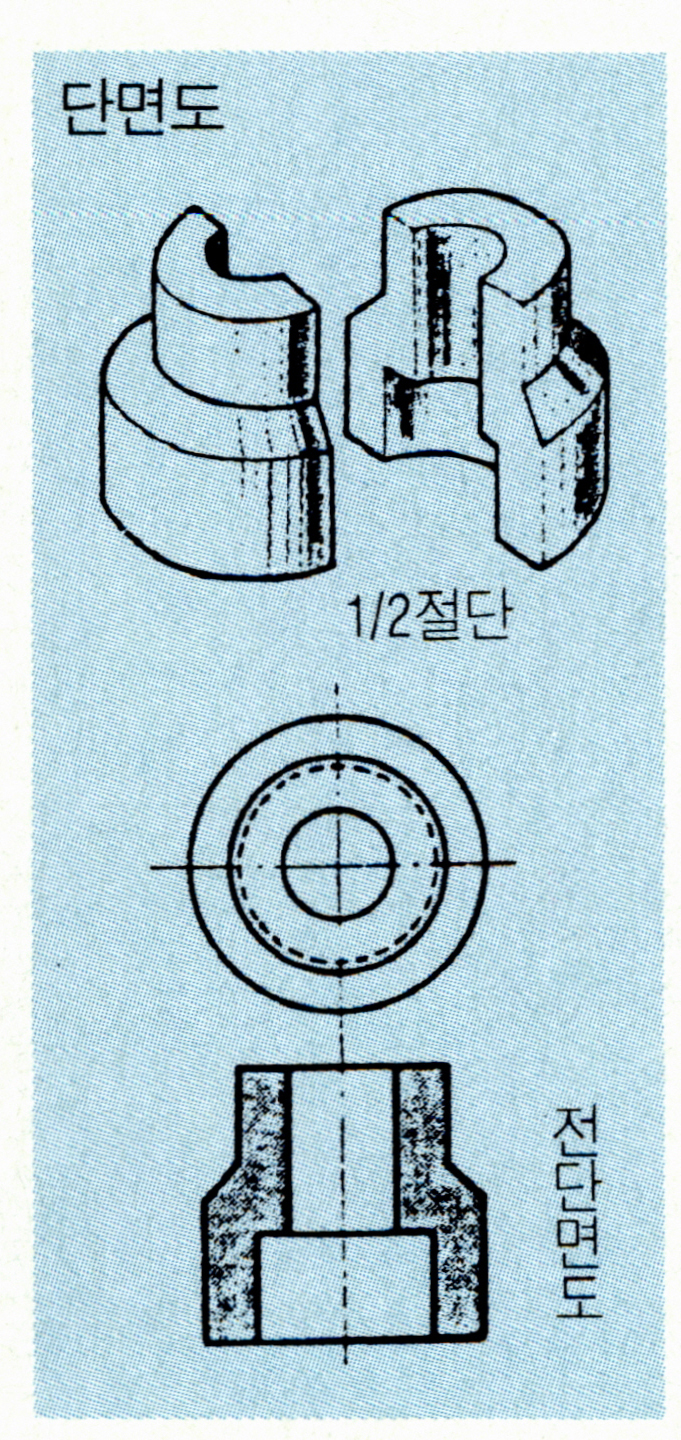

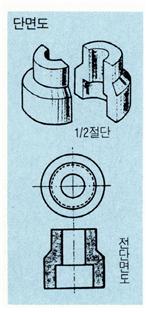

물체의 내부를 알아볼 수 있게 표시한 그림. 일반적으로 물체의 중심선을 따라 절단한 면을 표시하지만 경우에 따라서는 기본중심선 이외에 어느 부분만을 표시하는 것도 있다. 이때에는 프리핸드의 외형선보다 가는 실선으로 파단부(破斷部)를 그려 절단부를 표시한다. 또한 일직선으로 절단하지 않았을 때는 절단선에 로마문자로 표시한다. 단면을 보는 방향을 표시할 때에는 화살표로 표시한다.
